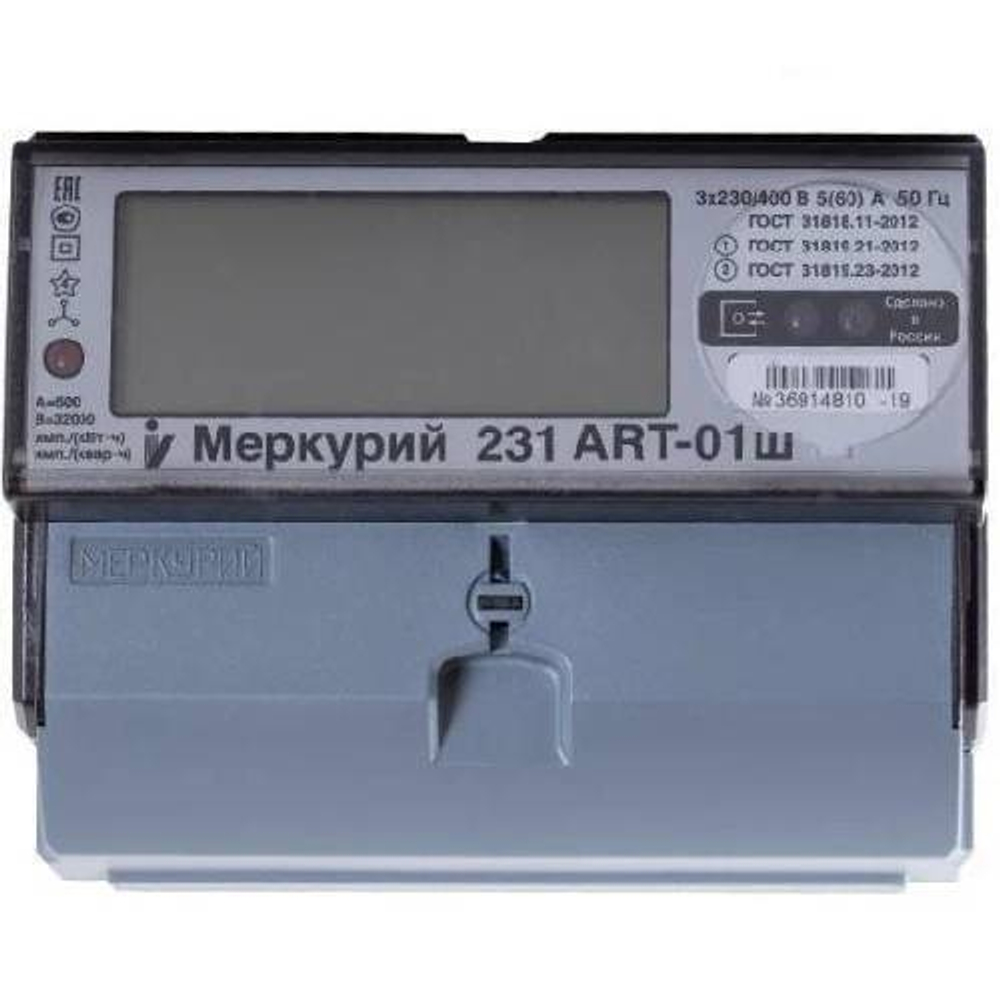

Счетчик Меркурий 231 ART-01 Ш 5(60)А

Счетчик электронный, трехфазный, многотарифный, многофункциональный Меркурий 231 ART01-ш 231ART01Ш

Счетчики предназначены для однонаправленного многотарифно-го учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфаз-ных четырехпроводных сетях переменного тока с последующем хранением накопленной информации, формированием событий и возможностью передачи информации через оптопорт.Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).

Функциональные особенности:

• Минимальные габариты в своем классе, крепление на DIN-рейку.
• Оптопорт для программирования тарифного расписания и чтения измеряемых параметров и журналов событий.
• Отсутствие магниточувствительных элементов в измерительных цепях и системе питания.
• Неразъемная конструкция, разрушаемая при попытке вскрытия.
• Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
  - энергия всего от сброса показаний;
  - энергия на начало текущих и 123 предыдущих суток;
  - энергия на начало текущего и 36 предыдущих месяцев;
  - энергия на начало текущего и предыдущего года;
  - расход за текущие и предыдущие сутки;
  - расход за текущий и 11 предыдущих месяцев.
• Учет электроэнергии независимо от фазировки токовых цепей (учет по модулю).
• Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.
• Каждый месяц года программируется на индивидуальное тарифное расписание.
• Минимальный интервал действия тарифа в пределах суток 1 минута.
• Измерение параметров электрической сети:
  - мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления векто-ра полной мощности;
  - действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети для целей анализа показателей качества электроэнергии;
  - значения углов между фазными напряжениями;
  - частота сети;
  - коэффициенты мощности по каждой фазе и по сумме фаз;
  - коэффициент искажения синусоидальности фазных кривых. Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 60 минут с ежемесячным расписанием. Ведение журналов событий, включая события показателей качества электроэнергии. Автоматическая самодиагностика с индикацией ошибок. Энергонезависимая электронная пломба. Запись несанкционированных воздействий в нестираемые жур-налы событий. Индикация параметров на ЖКИ при отключенном питании.Условное обозначение:
  • А – учет активной энергии,
  • R – учет реактивной энергии,
  • Т – внутренний тарификатор, электронные пломбы,
  • 01 –условное обозначение базового/максимального тока (5/60 А),
  • ш – измерительные элементы – шунты.
  Характеристики:
  • Класс точности счетчиков (актив. / реактив.): 1 / 2
  • Номинальное напряжение: 3*230 / 400 В
  • Базовый / максимальный ток: 5 / 60 А
  • Макс. ток в течение 10 мс: 30*I макс
  • Чувствительность при измерении активной энергии: 0,02 А
  • Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А: 1,5 / 9
  • Полная мощность, потребляемая каждой цепью тока, не более: 0,5 В*А
  • Количество тарифов: 4
  • Сохранность данных при перерывах питания, не менее: 10 лет
  • Межповерочный интервал: 16 лет
  • Гарантийный срок эксплуатации: 3 года
  • Наработка на отказ, не менее: 220 000 ч
  • Диапазон рабочих температур: от -45 до +70 °С
  • Масса, не более: 0,5 кг
  • Габариты (ДхШхВ): 120x90x65 мм
