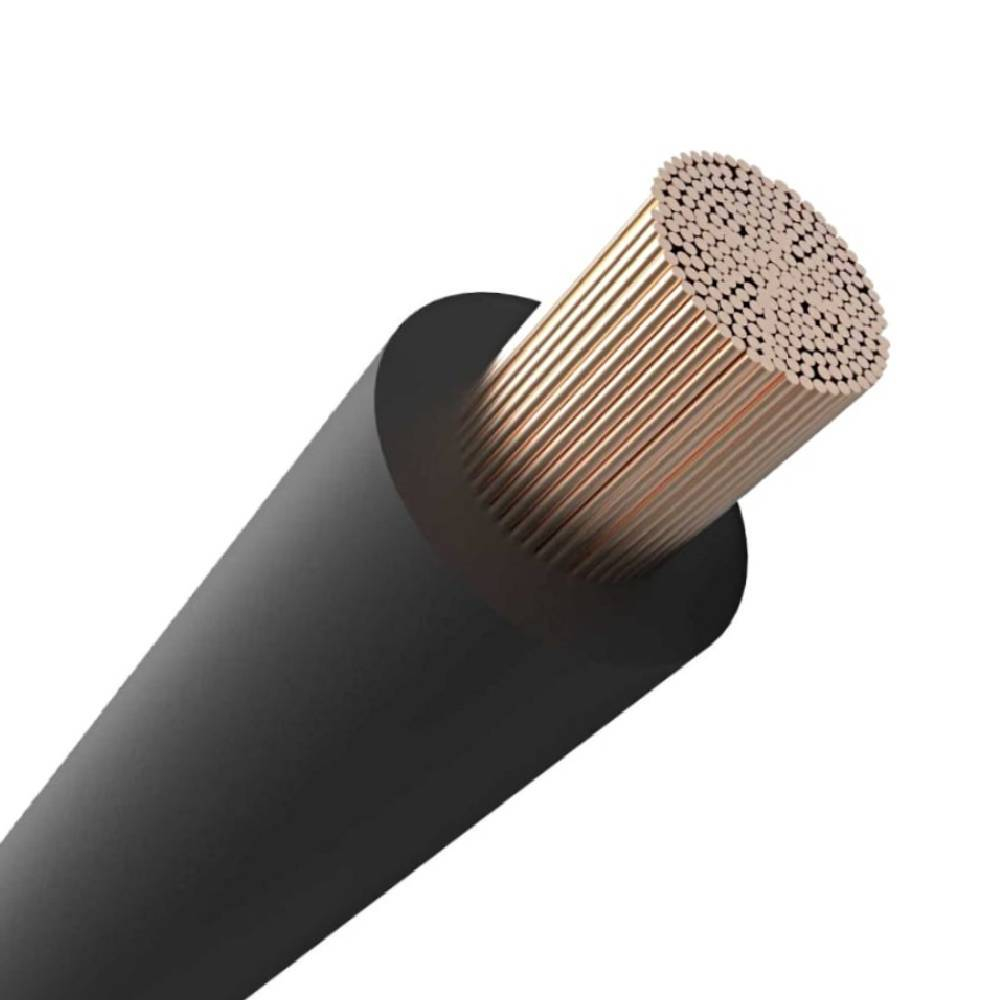

Область применения КГтп-ХЛ 1x16 мм2
Кабели силовые гибкие предназначены для присоединения передвижных машин, механизмов и оборудования к электрическим сетям и к передвижным источникам электрической энергии на номинальное напряжение до 660 Вольт частоты до 400 Гц или на постоянное напряжение 1000 Вольт, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 °С.
Описание
Изоляция и оболочка кабелей выполнены из композиции на основе термоэластопласта. Изолированные жилы кабелей имеют отличительную расцветку. Кабели могут иметь все жилы одинакового сечения, а так же могут иметь одну жилу меньшего сечения (жилу заземления или нулевую).
Для обеспечения отделяемости изоляции кабелей от оболочки в многожильных кабелях в качестве разделительного слоя применяется тальк, в одножильных поверх токопроводящей жилы наносится слой полиэтилентерефталатной пленки. В одножильных кабелях изоляция и оболочка заменены на единый покров: изоляционно-защитную оболочку. Токопроводящие жилы имеют конструкцию, соответствующую классу 5 по ГОСТ 22483-77. Расцветка изоляции токопроводящих жил согласно п.2.2.4а ГОСТ 24334-80
- Температура эксплуатации: от -60°С до +50°С
- Температура прокладки и/или перемотки: соответствует температуре эксплуатации
- Минимальный радиус изгиба: 8Dн, где Dн — наружный диаметр кабеля
- Вид климатического исполнения КГХЛ - ХЛ
- Категория размещения: 1, 5 по ГОСТ 15150- 69
- Класс пожарной опасности: О2.7.2.4
Конструкция изделий обеспечивает долговременную эксплуатацию изделий при токовых нагрузках не превышающих указанные в табл. 1.3.6. Правил устройства электроустановок (7-е издание).
Запрещается эксплуатация кабелей в смотанном состоянии, а также при воздействии направленных физических и фрикционных нагрузок, для подключения подвижных машин и устройств следует применять лотки и устройства укладки кабеля, обеспечивающие соблюдение минимально допустимых радиусов перегиба и отсутствие абразивного износа.
- Количество жил - 1
- Сечение жил - 16 мм2
